內圓磨床內孔磨削辦法有縱向磨削法和橫向磨削法。磨削內孔工件的旋轉方向與砂輪的旋轉方向相反，能夠?qū)崿F(xiàn)高效率磨削。

數控內圓磨床主要用于盆齒類及大型軸承套圈類零件內孔、端面磨削，也適用于磨削圓柱形、圓錐形小孔，亦可磨削外圓和端面。工作主軸、內圓磨頭、外圓磨頭采用油霧潤滑，磨床整個磨削循環均自動完成，以保證內孔與端面的精度。

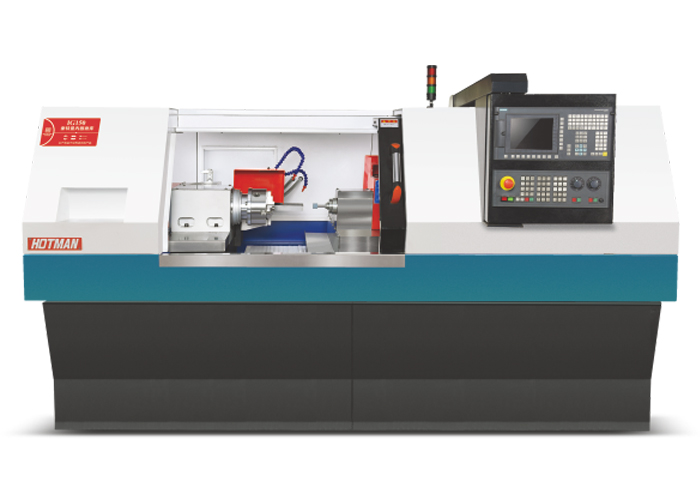

IG150高精度CNC內圓磨床，是新一代高精度、高效率的生產型機床。它為兩軸聯動臥式，一次裝夾磨削內孔、小端面、多階孔。機床內圓磨頭采用大功率電動磨頭，采用靜止變頻器驅動。研磨內徑范圍?6～200mm，研磨孔最長深度150～200mm且一體主軸最大研磨深度300mm。IG150頭架旋轉采用P4級高精密主軸軸承，進刀軸采用精密級滾珠螺桿，配合伺服馬達驅動，可無段進給。具有高精密、高剛性、運動安靜的特性。

磨床控制系統采用西門子，進給軸由西門子伺服電機驅動滾珠絲桿。工件主軸采用高精度大接觸成對角球軸承、工件轉速交流變頻、無級調速、磨床導軌及滾珠絲桿均由自動潤滑，并有密封的罩殼防護。

IG150數控內圓磨床由裝在頭架主軸上的卡盤夾持工件作圓周進給運動，工作臺帶動砂輪架沿床身導軌作縱向往復運動，頭架還可繞豎直軸轉至一定角度以磨削錐孔。砂輪除繞本身軸線高速旋轉外，還繞被加工孔的軸線回轉，以實現圓周進給。它適于磨削大型工件或不宜旋轉的工件，如內燃機氣缸體等。

IG150數控內圓磨床內孔磨削辦法有縱向磨削法和橫向磨削法，內圓磨床磨削內孔時工件的旋轉方向與砂輪的旋轉方向相反能夠?qū)崿F(xiàn)高效率磨削。
