1 HQT08-580U數控車床主要裝置的維護和保養

1-1主軸箱/液壓卡盤

 （1）結構和動作概要

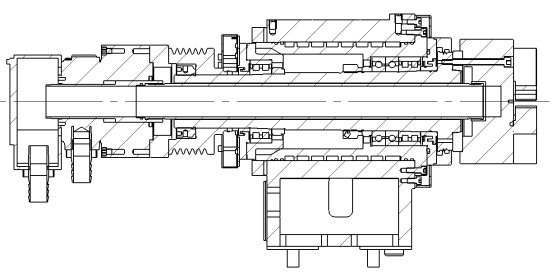

   1）主軸

     主軸由電動機通過皮帶連接驅動，通過油缸和液壓卡盤將工件夾緊。軸承結構采用角接觸推力球軸承和滾珠軸承組合的優化設計，保證主軸的高精度、高效率、高剛性和耐沖擊性。

（2）卡具

   為保證卡盤的安全、高精度和長壽命，請認真閱讀制造廠發行的操作說明書，并遵守其指示。

卡具主要由卡盤、拉管、油缸、接水盒等組成?？ūP通過連接盤與主軸頭部相連，通過與之相連接的拉管前后運動帶動卡盤實現工件的夾緊、松開動作。拉管的運動則源于油缸的往復運動。

卡具定位緊固于主軸法蘭短錐和端面上。油缸則通過連接法蘭與主軸后端或皮帶輪相連?？ň吲c油缸通過拉管連接在一起，注意拉管長度要合適，否則會影響卡具行程。

 更換卡具、油缸時先把連接盤連接主軸或皮帶輪的螺釘拆下，用機床附件中所帶專用內六角扳手從卡盤前端的孔中松開拉桿與油缸的連接螺釘，再松開卡盤與主軸連接的螺栓后即可取下卡盤。

（3）潤滑脂的補充和潤滑

1)向主軸箱注入潤滑脂

     在分解、裝配軸承時，注入指定量的潤滑脂。尤其主軸用軸承的潤滑脂的注入量對主軸的溫度上升和壽命有很大程度的影響，需予以嚴格的管理。

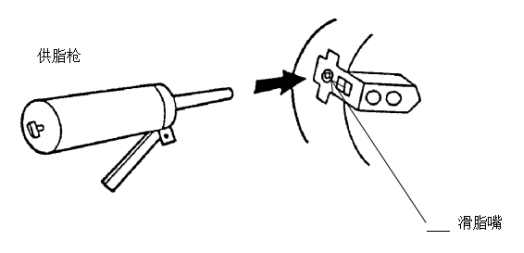

2)向卡爪注入潤滑脂

注意：1）注入潤滑脂時，使用指定的潤滑脂并切實進行；

1）潤滑脂補充不足可能會造成夾持力降低，有工件甩出的危險；

2）補充潤滑脂時，必須斷開電源后進行作業。

3）作業結束時，必須清理卡盤主體或卡爪的滑動面；

4）如果不適用具有防銹效果的切削液，可能會出現卡盤內部生銹而造成加持力降低的情況。

  要以最好的狀態長時間使用卡盤，補充潤滑脂成為關鍵。潤滑不良引起的故障可列舉如下：低油壓造成的動作不良、夾持力不足、夾持精度降低、異常磨損、粘附等的發生。為此，要經常補充潤滑脂。在高速旋轉、大量使用水溶性切削液時，需按照使用條件增加潤滑脂補充次數。注入新的潤滑脂時，原來的潤滑脂被擠出。繼續注入，直至原來的潤滑脂被新的潤滑脂代替。安裝設置機械時或長期不使用卡盤時，作業前請進行潤滑脂的補充。

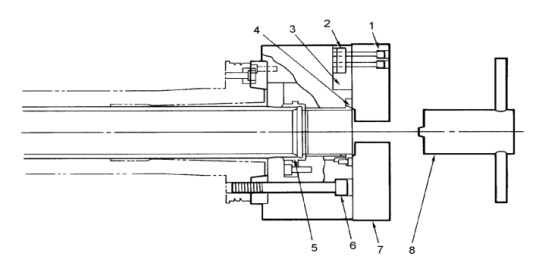

 （1）卡盤的更換方法

注意事項： 1）利用起吊螺栓用起重機起吊卡盤；

       2）更換卡盤時，必須斷開電源后進行。

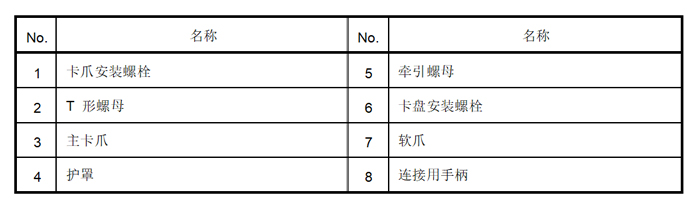

操作步驟： 1）旋松卡爪安裝螺釘，取下卡爪和T型螺母；

       2) 取下護罩；

       3) 旋松卡盤安裝螺栓并安裝起吊螺栓，用起重機起吊，用連接用手柄旋轉牽引螺母，卸下卡盤；

       4) 更換卡盤。

 （2）清理

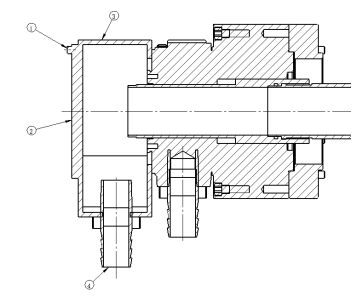

1)清理中空卡盤液壓缸

   如果切削液從集水盒中溢出，會從排放口混入液壓裝置內。應充分注意避免切屑堵塞，以免冷卻液從集水盒中流出。

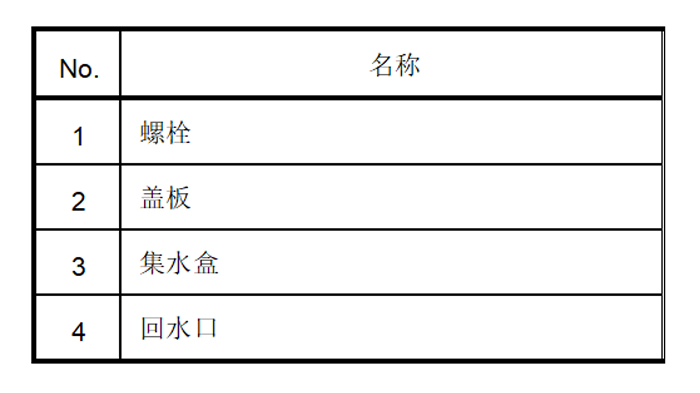

1.取下螺栓1（3個）；

2.卸下護板2，除去切屑；

3.按與拆卸相反的步驟組裝。

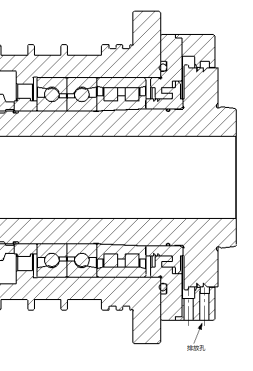

2)清理主軸前端護罩下部的排放孔

  清理位于主軸前端護罩下部的排放孔。如果排放孔被鐵屑等異物堵塞，冷卻液將浸入主軸內，可能會導致主軸損壞。

  1.進行清理作業之前，必須斷開主電源。

  2.請使用曲別針等清除排放孔中的垃圾。

  3.如果無法清除排放孔中的垃圾，請拆卸卡盤和蓋后進行清理。

  4.清理時，絕對不要用氣洗進行氣噴。如果使用氣洗，可能會使鐵屑等異物混入主軸內部。

  5.位于卡盤上部的卡盤護罩是以防止切削液直接濺到主軸旋轉部為目的而設置的，盡量不要拆卸。
