一、高精度數控內圓磨床的標準機型附件如下。
① 本體 ②工作頭總成 ③砂輪頭總成 ④鞍座 ⑤修刀座總成 ⑥全罩鈑金 ⑦ 西門子系統 ⑧電器整套 ⑨標準工具及工具箱⑩冷卻沖水裝置
二、特殊附件。
①液壓卡盤,液壓站1套 ②加長型工作頭 ③磨刀柄專用主軸治具1套 ④工業機器人 ⑤4萬轉電主軸 ⑥紙袋過濾機 ⑦磁鐵過濾機 ⑧油污收集器 ⑨定制型接桿
三、替換配件。
①7寸卡盤,法蘭 ②砂輪頭主軸底座 ③砂輪頭電機整套 ④砂輪頭鈑金罩 ⑤變頻器

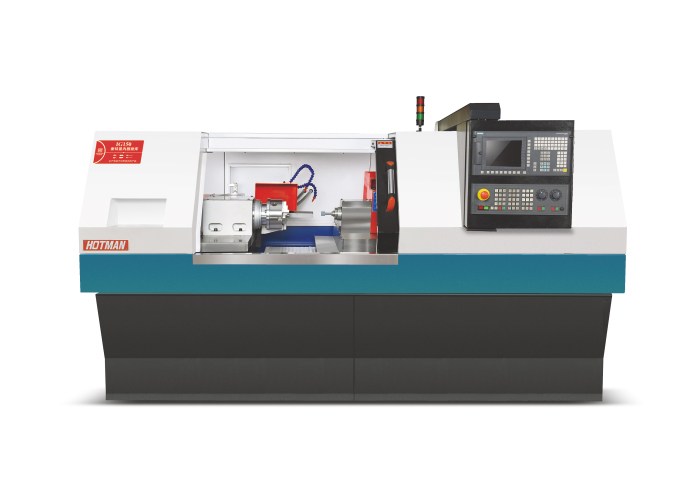

高精度CNC內圓磨床機體設計符合人體工學設計,操作方便?;瑒用娌捎渺o壓式自動潤滑系統,移動順暢,耐磨耗性佳。全自動研磨、粗磨、修整、精磨、無火花研磨循環動作,精度高,可大幅提升產能。頭架旋轉采用P4高精密主軸軸承,具有高精度、高剛性、運轉安靜的特性。進刀軸采用輯密滾珠嫘桿,配合伺服馬達驅動,可無段進給。
修整模式為CNC自動補正修整。
(1)如使用鉆石或CBN砂輪,可選擇不需補正修整模式。
(2)對于難研削之工件,可選擇多次補正修整,確保佳加工品質。
批量生產時,可加裝機械手機機械人等自動送料、自動卸料等自動化生產設備。
四、工作頭架。
工作頭結構采高剛性設計,導軌接觸面經精密人工鏟花工藝,由伺服馬達驅動配合滾珠軸承絲桿,移動平滑箱度高。可根據需求選裝油壓三爪卡盤或電磁盤。
五、砂輪頭架 。
砂輪主軸轉速選擇:0~3000RPm/32000rpm,內孔研磨范圍:φ6-150mm/200mm
研磨大孔深150mm/170mma砂輪主軸轉速;工作臺大行程540mm-500mm;砂輪;接桿均有不同規格可供選擇。
六、砂輪修整裝置。
可通過CNC控制器自動補正修整,適用于外圓、端面、錐度之修整。機座結構,采用米漢納鑄鐵,低重心設計,結構設計使機臺充分防震、吸震,確保了其高剛性、高效率、高穩定性、高便捷性、高安全性等,從而延長機臺使用壽命。

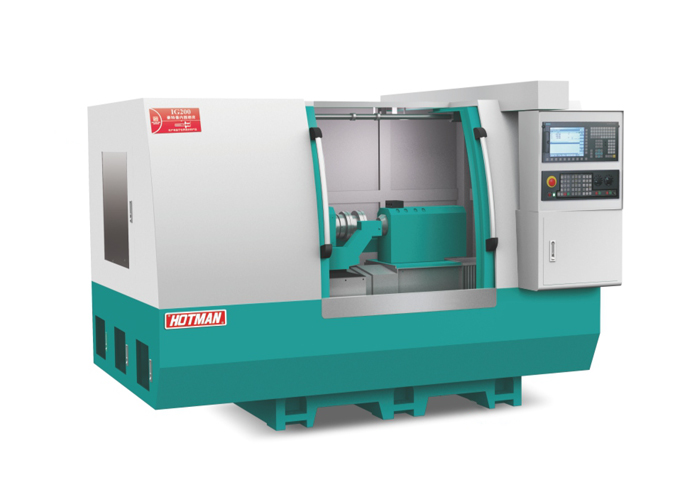

豪特曼高進度CNC內圓磨床采用高剛性箱型結構設計,具有優異的機器穩定性。所有導軌均經精密人工鏟花工藝,以獲得優異直線運動精度。追求高效率磨削并可加裝馬波斯內徑測量裝置。
