一、設備描述。

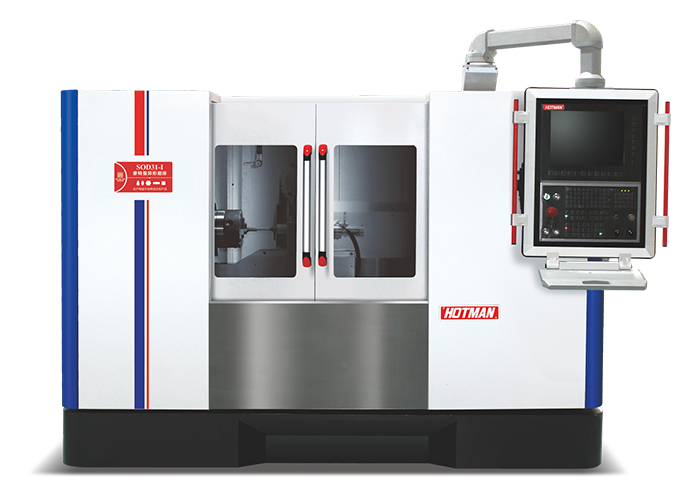

數控復合磨床CG45/CG15主要用于工件的內孔、內錐孔、臺階孔、內端面、外錐、端面等復合一體研磨;包括自動進給、自動粗磨、精磨、自動修整砂輪、自動補償、手動補償?shù)裙δ苣ハ餮h(huán)均自動完成。
1.數控復合磨床采用全封閉防護罩殼,后置背包式電器箱和前置回轉式操作臺
2.數控復合床采用床頭箱(工件)固定,工作臺往復運動,砂輪架進給的工作方式。
3.進給及往復機構運動均采用高精度滾動直線導軌,數字控制伺服電機,經無齒隙聯軸器直接驅動滾珠絲杠運動
4.復合磨床采用大功率、高精度電主軸,電主軸轉速可無調速。同時可以根據用戶工件內孔的情況改裝機械砂輪軸。
二、本體。
本體及構件采用米漢納高鑄鐵FC-30鑄成。經人工正?;療崽幚恚俳?jīng)過自然時效處理。加工采用YASDA,MITSUI SEIKI,TOSHIBA ,ELB等世界一流設備一次裝夾加工。精密尺寸可達微米,確保設備基礎構件高精度。
三、自動潤滑系統。
滑道、螺桿持續不斷地受到自動潤滑系統的潤滑,確保更長使用壽命,及能長期保持佳精度。冷卻和潤滑系統皆與機體分開,消除振動并且有利散熱。
四、砂輪頭。
研磨進給系統是日本THK線型導軌搭配自動潤滑系統、精密THK滾珠絲桿、及靜音馬達組成,能獲平順運動、優異的精度和重復性及較長的軌道壽命。
五、砂輪主軸。
砂輪主軸根據工件內孔直徑選用2萬、4萬或6萬轉及以上高速電主軸,通過專用冷卻裝置對其進行冷卻,保障電主軸精度及穩定性。
六、電器組件。
機臺所有電器組件均采用日本富士的電器操作件運行,在運行的過程中不需要增加油路系統,所有的機臺動力都是由電力帶動的。
七、控制系統。
復合磨床CG45/CG15控制系統是采用德國西門子828D數控系統,并進行二次開發,中文界面,傻瓜式易操作。并配合西門子伺服電機,得到較高的兼容性。程序運行穩定,進給精確。
豪特曼數控復合磨床CG45/CG15能磨削工件的外圓、工件的內圓、工件的內錐孔、臺階孔、內端面、外端面。磨削循環均自動完成。(包括自動進給、自動修整砂輪、自動補償、自動粗磨、精磨、自動退刀)??杉友b自動送收料系統,滿足產業化批量生產需求。
