豪特曼外圓磨床采用全新設計理念，低成本操作簡單。機座結構，采用高級鑄鐵（FC30），低重心設計，經最新有限元素電腦輔助分析，其剛性設計在10⁸N/m以上，最低之自然頻率設計在150HZ以上。這樣杰出的結構設計使機臺充分防震、吸震，確保其高剛性及最大的阻尼性能，從而延長機臺使用壽命。

床臺位移及進給方式：

*床臺左右位移及砂輪頭進給全以手動操作。

*床臺左右位移油壓驅動，砂輪頭進給手動操作。

*床臺左右位移油壓驅動，砂輪頭縱向快送及快回，進給手動操作。

*床臺左右位移油壓驅動，砂輪頭縱向快送及快回，進給自動操作。

*加裝自動定存裝置。

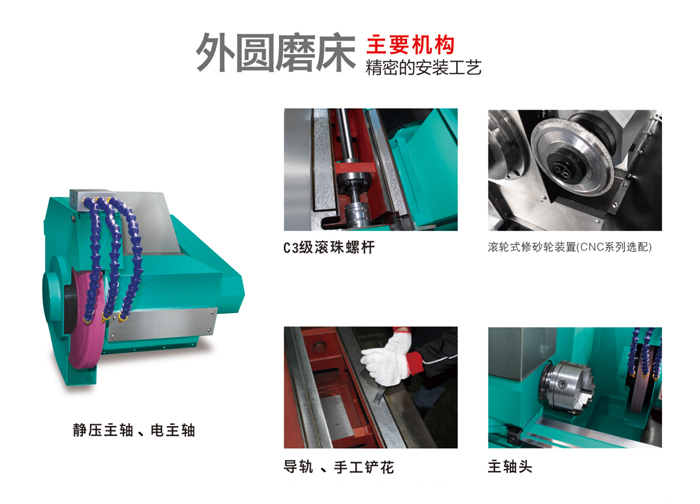

下列講述數控外圓磨床主要機構，精密的安裝工藝。

①靜壓主軸：靜壓承載油膜，從起動到停止始終在油膜支撐下工作，極低磨損。使用壽命長，旋轉精度高、油膜剛度大，機臺能長期保持精度。

②電主軸：高轉速、振動小、噪聲低、運動平穩。加工效率高、粗糙度低、精度好。

③C3級滾珠螺桿：因靜壓潤滑特色，可降低摩擦交互影響，并可增加剛性和定位精確度，最小進給在1μm內。（CNC機型配置）。

④滾輪式修砂輪裝置（CNC系列選配）。

⑤導軌：一V一平軌道結合之設計，確保研磨時之穩定。

⑥手工鏟花：導軌接觸面經由精密手工鏟花，以及潤滑油系統降低金屬摩擦，確保高精度與軸向移動的耐磨性。

⑦主軸頭：可安裝三抓卡盤，并可配合不同工作的夾治具設計以方便不同工件的研磨主軸有定心及同動復合功能，使用者可以在頂心加工及三爪夾持加工做快速的轉換（特殊配件）。
