FX-18CNC-5軸數控?zé)o心磨床-2

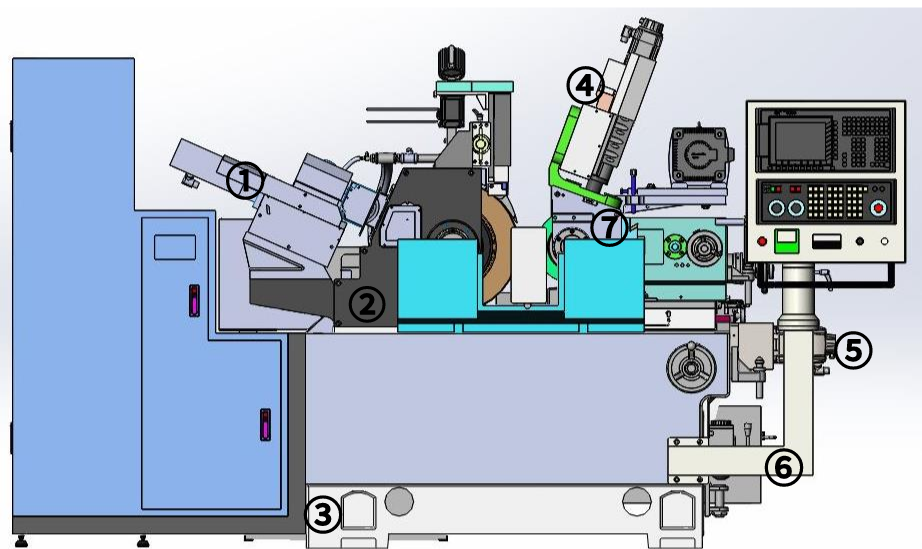

機床優異性：

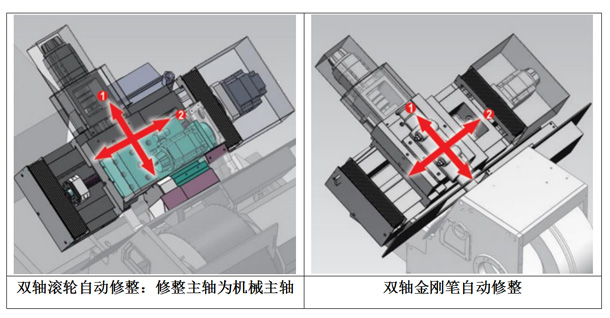

①砂輪修整部分：1.砂輪修整采用伺服兩軸聯動系統控制；2.修整器往復運動及徑向進刀采用滾珠絲桿伺服電機進給，進給導軌為高精度的線性導軌，具有修正補償功能；3.在傳統的油壓修整結構上進行大量的升級、改造，相較于傳統的單一臺階修整，自動修砂裝置可實現更復雜的臺階、圓弧、斜度修整，更多樣化，同時根據砂輪材質不同，可靈活切換滾輪和金剛筆，適用范圍更廣。

②導輪修整部分：1.導輪修整采用伺服兩軸聯動控制；2.可實現多臺階、多輪廓導輪修整；3.相較于傳統的仿形修整方式，大大地縮減了調試時間，減少了工件換型成本，提高導輪修整范圍，加工范圍更多元化，輔以西門子系統控制，人性化的操作界面，操作、加工、換型更加方便快捷。

③導輪頭絲桿進給：下進刀采用伺服控制，配合高精密滾珠絲桿傳動，相較于傳統的蝸桿+絲桿結構，滾珠絲桿運行更平穩，加工效率更高，配合自動化設備，可輕松實現全自動加工，無人值守，省時省力。

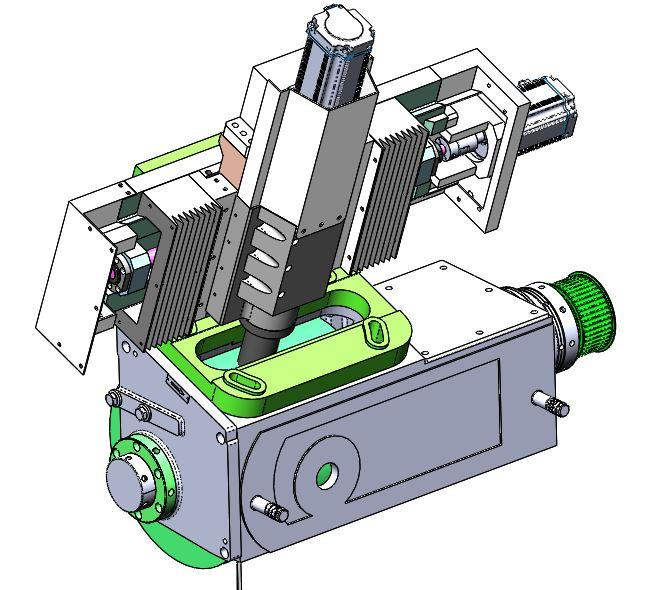

砂輪修整部分：雙軸伺服驅動，伺服0.9KW 3Nm

修整器往復運動及徑向進刀采用滾珠絲桿伺服電機進給，進給導軌可選用鏟花硬軌或高精度 的線性導軌，伺服具有修正補償功能。砂輪成型精度高，修整速度快。

研磨輔助裝置

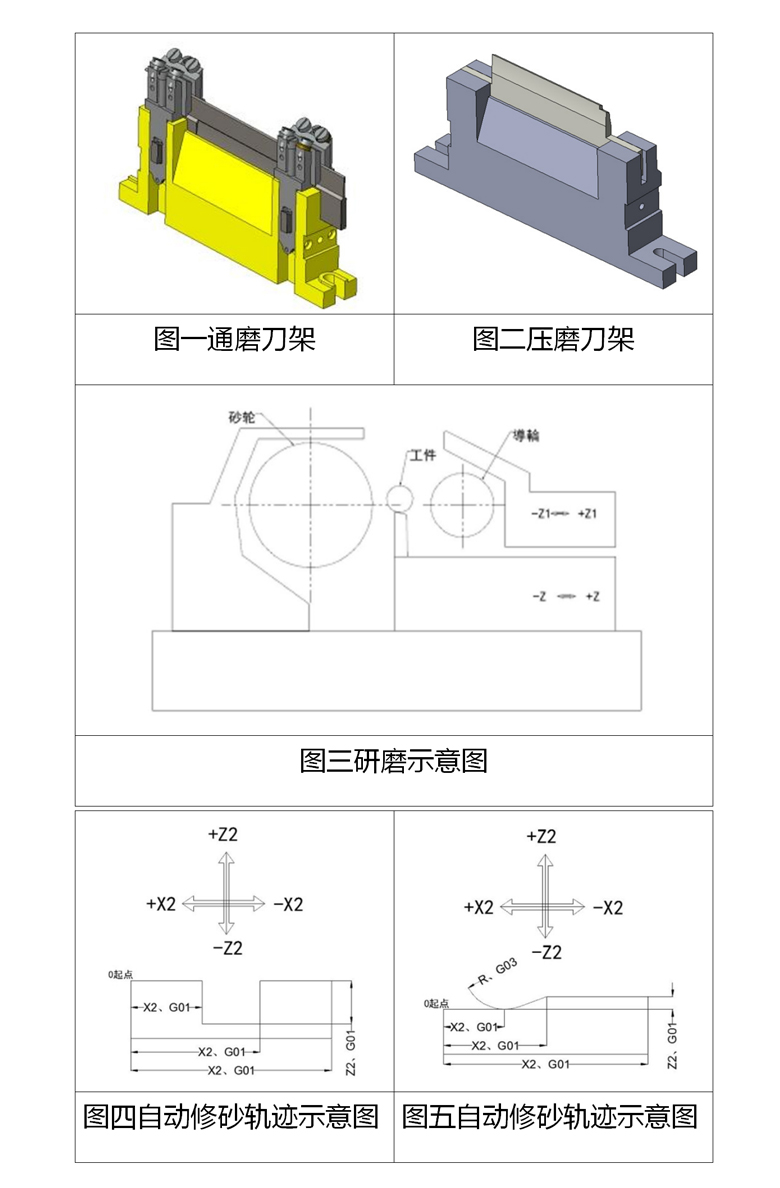

█ 機臺標準的研磨輔助裝置為刀板輔助研磨裝置研磨方式。

█ 通磨刀架及壓磨刀架。

a) 刀板架設在刀板座上，工件放入刀板與砂輪及導輪相距之間，使砂輪正轉和導輪反轉傳動磨削。（如圖三）從硬件上控制了機器研磨精度問題，刀板輔助研磨裝置研磨方式達到高精度高生產率以及耐用性也符合了客戶對設備的需求。

b) 刀板輔助研磨裝置研磨方式操作起來方便快捷。

技術培訓及服務

1、賣方設備到達買方并作最終驗收合格一年內為保固期，正常使用情況下?lián)p壞免費保修(人工和零件均為免費)，保固期后賣方長期為買方提有償服務。

2、賣方免費派技術人員對買方操作人員進行以下內容的培訓：磨床正常調試，砂輪更換，液壓油路保養，油封布司更換，電器組件的正常維護，磨床操作安全規范，磨床操作基本知識，磨床基本故障判斷等 。

3、買方需要提前安排磨床操作人員，培訓時間為1－3個工作日，由于買方操作人員問題而造成設備無法 交接和培訓，責任由買方承擔。如果買方要求延長培訓時間，將根據買方培訓收費標準收取相關費用。

4、賣方技術人員的培訓期間，買方免費提供午餐，其它食宿費用由賣方自行承擔。

5、對于設備故障投訴，賣方在12小時內給出響應并提供解決方案，48小時內需派人到達現場解決問題。

FX-18CNC-5軸數控?zé)o心磨床技術特點及說明（一）
