外圓磨床是我們對模具基件加工處理比較熟悉的一種金屬磨削加工機床，那么它的工作原理是否也都熟悉呢？先，我們知道外圓磨床是通過對工件外圓和外表面進行磨削加工的機床，同時外圓磨床指的就是圓柱形、圓錐形展成的外表面和軸肩端面的磨床。對硬度較高的基件或金屬件來說，磨床的效果較為突出。也是產品高精度磨削要求的必備設備。緊固件標準常會采用一些硬度高的金屬等原材料加工生產，磨床在緊固件行業的應用也較為普遍。那么外圓磨床到底是如何工作的呢？那么今天就為大家分享的是外圓磨床的工作原理。

外圓磨床工作原理：下面從磨外圓、磨長圓錐面、切入法磨外圓錐面、磨內錐孔等四個方面詳細闡述。

1.磨外圓。

①砂輪旋轉運動，它是磨削外圓的主運動;

②工件旋轉運動，它是工件的圓周進給運動;

③工件縱向往復運動，它是磨削出工件全長所必需的縱向進給運動;

④砂輪橫向進給運動，它是間歇的切入運動。

2.磨長圓錐面 ，所需的運動和磨外圓時相同，所不一樣的是將作業臺調至必定的視點方位。這時，工件的反轉中心線與作業臺縱向進給方向不平行，所以磨削出來的外表是圓錐面。

3.切入法磨外圓錐面 ，將砂輪調整至必定的視點方位，工件不作往復運動，砂輪作接連的橫向切入進給運動。這種辦法僅合適磨削短的圓錐面。

4.磨內錐孔 ，將工件裝夾在卡盤上，并調整至必定的視點方位。這時磨外圓的砂輪不轉，磨削內孔的內圓砂輪作高速旋轉運動，其他運動與磨外圓時相似。

從上述4種典型外表加工的剖析中可知，機床應具有下列運動。

（1）主運動：

①磨外圓砂輪的旋轉運動;②磨內孔砂輪的旋轉運動;主運動由兩個電動機別離驅動，并設有互鎖設備。

（2）進給運動：①工件旋轉運動;②工件縱向往復運動;③砂輪橫向進給運動;往復縱磨時，橫向進給運動是周期性間歇進給;切入式磨削時，是接連進給運動。

輔佐運動：包含砂輪架疾速進退、作業臺手動移動以及尾座套筒的退回或液動等。

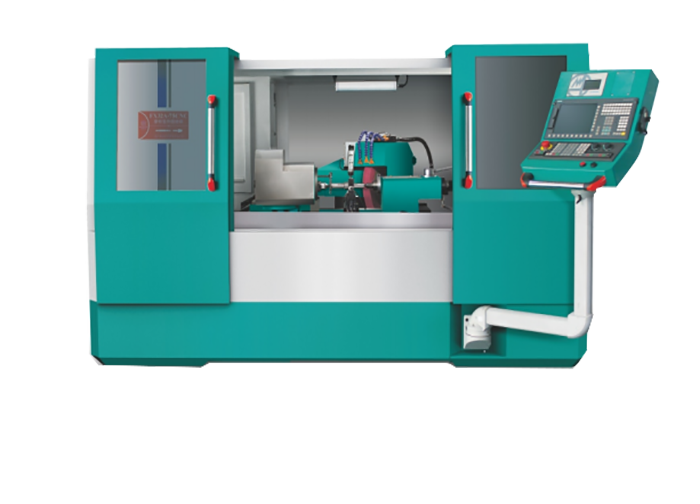

豪特曼公司生產的外圓磨床磨削的工件廣泛用于汽車、摩托車、模具、刀具、五金、傳真復印機、軸承、縫紉機、紡機、小機電軸、光通信行業等精密制造行業。
