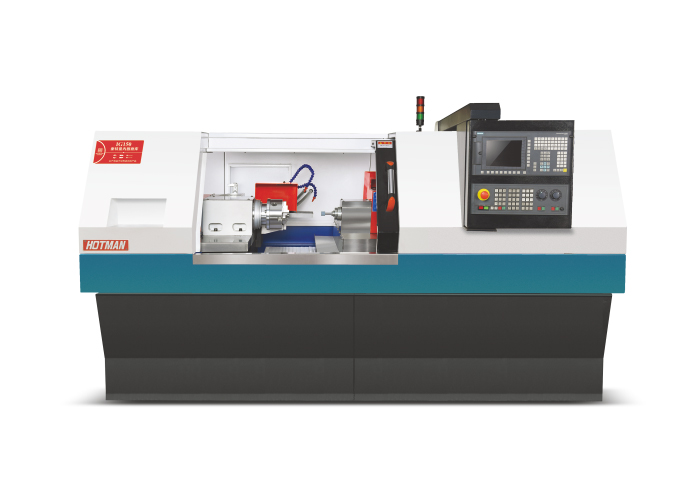

一、內圓磨床主要特點。
1.機體設計符合人體工學設計、操作方便、內圓磨床機體采用高米漢納鑄鐵,經燒燉處理再加工,確保長久不變形。工件一次裝夾自動磨削內孔和內外端面。
2.工作臺縱向運動Z軸和砂輪橫向進給X軸傳動均采用西門子交流伺服系統控制高精度滾珠絲桿。滑動面采用靜壓式自動潤滑系統、移動順暢、耐磨耗性佳。
3.砂輪架采用直線滾動導軌。全自動研磨、粗磨、修整、精磨、無火花研磨循環動作。精度高、操作方便、大幅提升產能、適合大量生產及少量多樣工件研磨。
4工作臺采用平V型貼塑導軌。主軸頭傳動采用高精密滾柱軸承,高精度、高剛性、運轉安靜。內圓磨床主軸頭可回轉角度范圍;前8度、後7度、適合大斜度工件研磨。
5.床頭箱采用高精度滾子軸承,交流變頻調速。進刀軸采用精密滾珠螺桿、配合伺服馬達驅動、可無段進給。
6.工件裝夾采用液動薄膜卡盤、斜楔式滑爪卡盤和端面夾緊卡盤。伺服馬達體積小,扭力特性佳,響應快,精度高、穩定性佳。
7.滑板采用油壓進給往復運動,無伺服馬達體積小、扭力特性佳、響應快、精度高、穩定性佳。
8.冷卻液過濾采用磁性加紙質的精密過濾裝置。修整模式為NC自動補正修整。
(1).如使用鉆石或CBN砂輪,可選擇不需補正修整模式。
(2).對於難研削之工件,可選擇多次補正修整模式,確保佳加工品質。
9.砂輪軸采用高精度皮帶傳動機械磨頭或電動磨頭。大量生產時,可加裝自動送料、自動卸料等自動化生產設備。
10.內圓磨床采用全封閉罩殼,并帶有吸霧裝置,有可靠的安全防護措施。
11.內圓磨床床所有導軌和滾珠絲桿均由潤滑站集中自動潤滑。
12.電箱和機床為整體式結構,用戶無需進行機床與電箱的連線,占地面積小。
二、主要用途及適用范圍。
主要用于磨削內孔、外端面、多階內孔、多階端面、是一種多用途生產型磨床床。內圓磨床整個磨削循環均自動完成,包括自動進給、自動修整砂輪、自動補償、自動控制尺寸,操作者僅需裝拆工件。該磨床既適用于單件小批生產,也適用于大量大批生產。
選擇豪特曼內圓磨床四大優勢、品質優良、價格合理、確保交期、服務快捷?,F(xiàn)豪特曼公司以成為世界一流,受人尊敬的高端智能裝備企業。
